功能特性：
* 全硬件架構，無 CPU 和操作系統；
* 多總線并行處理，處理功能強大；
* 啟動時間小于 5 秒鐘，啟動迅速；
* 無病毒感染風險，安全性好；
* 集成多路高清視頻信號源種類：VGA、DVI、HDMI、AV；
* 串口多屏幕控制；
* 內嵌視頻亮色分離電路單元；
* 內嵌逐行處理及幀頻歸一轉化電路單元；
* 內嵌信號3D降噪功能；
* 單元可支持驅動到 1920X1200 的液晶屏；
* 強制散熱處理，可實現全天 24 小時持續工作；
* 低功耗，環保節能材料；

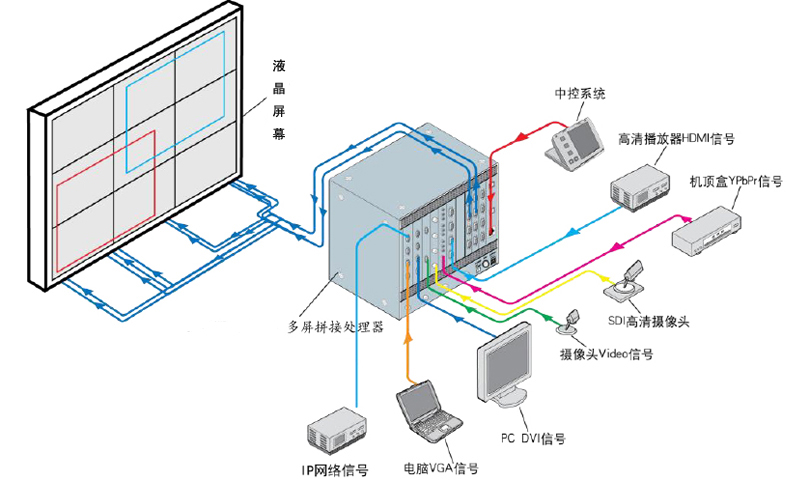

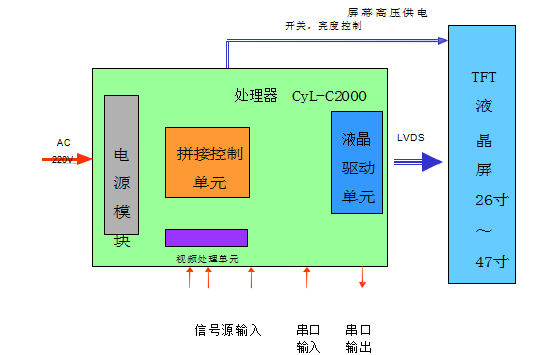

安裝結構圖：

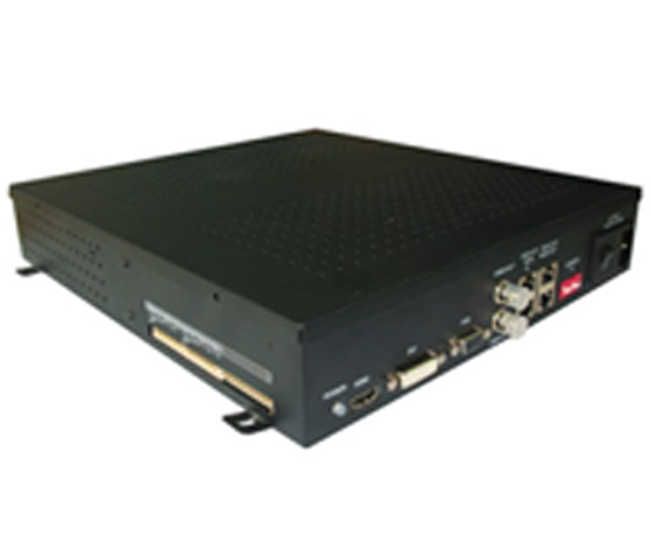

實物示意圖：
（安裝實物圖-背視）
（安裝實物圖-側視）
（安裝實物圖-正側視）

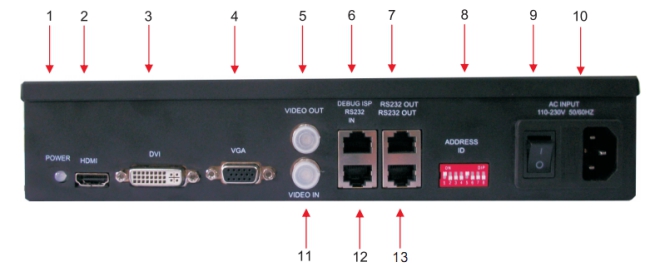

接口：
序列號
定義
備注
1
電源指示燈
開機綠色，待機橙色
2
HDMI 輸入
高清數字信號輸入 1080P
3
DVI 輸入
此接口為 DVI-D 接口，只有數字信號。
4
VGA 輸入
支持 WXGA 格式信號輸入
5
Video1環出
N/P制式輸出
6
Debug ISP
用于本產品程序升級
7
RS-232 環出 A
輸出232TTL電平
8
地址
本機ID
9
電源開關
輸入電壓范圍：95V—250V 交流市電/3A。
10
220V 電源插座
輸入電壓范圍：95V—250V 交流市電。
11
VIDEO1輸入
N/P制式輸入
12
RS-232輸入
用配套的 RS-232 轉 RJ45 轉換器，轉成 RJ45 接口，RJ45 水晶頭
用 586B 標準做
13
RS-232 環出 B
功能參數：
語言
英語、簡體中文
液晶面板
接口
單/雙口 LVDS
分辨率
支持到 1920x1200@60HZ
信號接口
DVI
支持到 1920X1200@60Mz
VGA
格式
最高 1920X1200﹫60Hz
水平頻率
30～80KHz
垂直頻率
56～75Hz
HDMI
HDMI_1.3 標準
480i、480p、576i、576p、720i、720p、1080i、1080p
AV1 INPUT
75 歐；1V/vpp；支持 PAL/NTSC/SECAM
AV1 OUTPUT
控制接口
RS232 INPUT
控制端口：COM
波特率：9600 奇偶校驗：無 數據位：8 停止位：1
RS232 OUTPUT
工作溫度
-10~70 度
工作濕度
5~95%RH
電源交流電壓
100~240V/50,60HZ
功率消耗
最大 300W，根據液晶屏型號不同而有所變化
重量
2200g
外形尺寸
320(W)*300(H)*50(D)mm
尺寸（不含固定孔）
296(W)*300(H)*50(D)mm
